Beépítési útmutató

Homlokzati lapburkolat aljzata

  • A lapok teherbíró, sík, nem porló aljzatra ragaszthatók.
  • Homlokzati hőszigetelő rendszer aljzatra is készíthető homlokzati lapburkolat a kivitelezési elvek betartásával.
  • Univerzálisan használható hordozóréteg: cementvakolat 1-1.5 cm vastagságban.
  • Megfelelően sík betonfelületre a lapok közvetlenül is felragaszthatók.
  • A porló, gyenge felületi szilárdságú aljzatokat (pl.régi téglafalak, YTONG blokkok) először tisztítani és stabilizálni kell.
  • Rossz tapadóképességű felületekre (homlokzatfesték, olajfesték, műgyantakötésű aljzat) a lapok közvetlenül nem ragaszthatók.
  • Az aljzat síkhibáit lapragasztás közben nem lehet korrigálni, ezért az aljzat sík voltát feltétlenül ellenőrizni kell!

A burkolólapok felragasztása

  A homlokzatburkoló klinkerlapokat a neves gyártók legjobb minőségű (C2 TE besorolású) flexibilis hidegburkolat-ragasztóival, vékony-ágyazatos technológiával kell felragasztani. Ajánljuk és forgalmazzuk az X7G típusú lapragasztót.
A felületre fogas simítóval felhordandó a ragasztó. A lapok hátoldalára a fogas simítóval erős nyomással ragasztót kell kenni úgy, hogy a ragasztó a tapadásfokozó hornyokat kitöltse.
  A lapokat erős nyomással, jobbra-balra többször kissé meghúzva a helyükre kell illeszteni. A lapok ezzel a módszerrel teljes felületen, légbuborékmentesen tapadnak a felületre.

Semmiféle nedvesítésre, impregnálásra nincs szükség, csak a tiszta munkavégzés elengedhetetlen.


Burkolatképzési alapelvek

  Az egyenletes fugaméret szintezett vezetősorok felrakásával, majd a köztesterületek zsinór menti rakásával biztosítható. Az ajánlott fugaméret a keskeny (52 mm magasságú) lapoknál 10 mm, a magasabb (65 és 71 mm-es) lapoknál 12 mm, erősen rusztikus hatás eléréséhez pedig 12-14 mm a megfelelő.

Jó minőségű ragasztó alkalmazásakor beigazítás után a lapok az aljzaton nem csúsznak meg, semmiféle vezetősín vagy távtartó használatára nincs szükség.
  A lapok kiosztását mindig falsarkoktól és falnyílásoktól kiindulva ajánlatos elvégezni.

A nem egész lapra kijövő csatlakozásoknál kerülendő a kisméretű lapok beépítése. Törekedni kell a legalább feles méret (11 cm szélesség) elérésére.

A sarokelemes élképzés tökéletes téglaillúziót kelt. Sarokelemek nélkül, tompa illesztéssel is megoldható a sarokképzés. Gérbe vágás esztétikus módon nem valósítható meg.


A homlokzati lapburkolat fugázása

  A homlokzati lapburkolatok speciálisan erre a célra gyártott klinkerlap fugázó habarccsal fugázandók. Ezek az anyagok nem tartalmaznak oldható sókat, bedolgozásuk optimálisan megvalósítható, és a lapok felülete sem szennyeződik a munka során. A habarcs szemcsés felülete bedolgozás után rusztikus képet mutat, jól illik a lapok jellegéhez.

Kiváló minőségű belga, holland és német fugázó habarcsokat tartunk raktáron több színben!

A zsákos anyagot földnedves konzisztenciájúra kell keverni, a habarcs fugázóvassal dolgozandó be a fugákba. Első ütemben a vízszintes fugákat készítik el.
  Egy összefüggő területen a vízszintes fugák elkészítése után a függőleges fugák következnek. Többféle célszerszám is segíti a munkát.

A fugázás utolsó lépése a vízszintes és a függőleges fugák csatlakozásának összedolgozása.

A lapfelületre esetlegesen rákerülő anyag nem hagy foltot, kefével könnyen eltávolítható.

Klinker padlóburkolat aljzata

  • A klinker padlólapok teherbíró, sík, nem porló aljzatra ragaszthatók.
  • Az aljzat lehet megfelelően lesimított aljzatbeton, esztrich, vagy aljzatkiegyenlítővel ragasztásra alkalmassá tett egyéb felület.
  • Rossz tapadóképességű, porló, szennyezett felületekre a lapok közvetlenül nem ragaszthatók.

A klinker padlólapok ragasztása

A padlóburkoló klinkerlapok flexibilis hidegburkolati ragasztóval, vékonyágyazatos technológiával ragasztandók. Ajánljuk és forgalmazzuk az ARDEX X7G ragasztót.


  • Bizonytalan felületminőség esetén az aljzatot a ragasztóanyag alapozójával át kell vonni.
  • Az alapozó előírt kötési idejének elteltével a felületre fogas simítóval felhordandó a ragasztó.
  • A lapokat erős nyomással, jobbra-balra többször kissé meghúzva a helyükre kell illeszteni. A lapok így teljes felületükön, lépgórusmentesen tapadnak az aljzathoz.
  A lerakásnál nem csempekereszttel, hanem pontos kitűzéssel és zsinórral kell a sorok egyenességét tartani.
A lerakásnál szemmel ellenőrizendő a fugakép, a lapméret eltéréseiből származó fugaszélesség változásokat ilyenkor kell korrigálni.
Az extrudált lapok két egymással szembeni éle mentén a gyártástechnológiából fakadóan vállak találhatók. A vállaknak mindig azonos irányba kell mutatniuk a rakásnál.
Minimális fugaszélesség: 8 mm. Gyári ajánlás: 10 mm.


A klinker padlóburkoló lapok fugázása

A klinker padlólapokat széles fugákhoz is alkalmas flexibilis hidegburkolati fugázóval kell hézagolni. Ajánljuk és forgalmazzuk az ARDEX GK fugázóját, amelyet erre a célra gyártanak!

  A fugázás munkamenete a következő:
  • A bekevert fugázóanyagot a fugákba kell juttatni a hagyományos módon.
  • Hagyjuk a GK fugázót annyira megkötni, míg a fugákban már "betonkeménynek" érződik.
  • A burkolat felületére ekkor egyenletesen vizet permetezünk (vagy csepegtetünk).

  • Fugázószivaccsal a teljes felületet áttakarítjuk. A szivacs sűrűn kimosandó!
  • A lapok felületére esetlegesen rákötött fugaanyag-maradékot cementfátyol eltávolítóval feloldjuk és lemossuk.
Egyszerre csak akkora felületet fugázzunk, amelyről a felesleges fugaanyag még biztonsággal letörölhető. Kerüljük a száraz ronggyal vagy dörzsszivaccsal való súrolást.

Lépcsők kialakítása

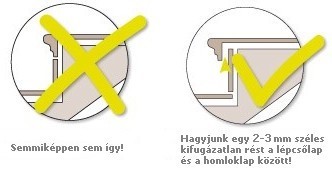

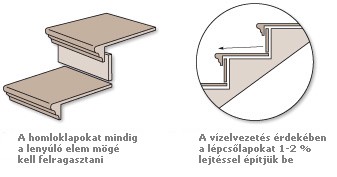

A lenyúló elemek - firenzei lépcsőlapok, teraszszegélyek, hornyolt lépcsőorr profil - beépítésénél a következők betartására kell ügyelni:




Aljzat előkészítése

Hőszigetelő rendszer szakszerű felépítését csak az alapfelülettel szembeni követelmények teljesítése és az aljzat hordképességének ellenőrzése után szabad megkezdeni. A beton, tégla vagy vakolat fogadófelületnek min. 28 naposnak, légszáraznak, por-, formaleválasztó és szennyeződésmentesnek kell lennie. A zsír-, olaj- és porlerakódásokat valamint az egyéb szennyeződéseket el kell távolítani.

A száradás után kezdhető meg a szigetelés. A homlokzati felületek síkját bejáráson kell rögzíteni és állandósítani.

A felületnek hordképesnek és feszültségmentesnek kell lennie, melyen nem lehet leváló, málló réteg, és nem deformálódhat. A nagyobb aljzategyenetlenségeket a szigetelőlemezek felragasztása előtt megfelelő eljárásokkal ki kell egyenlíteni. A felület egyenletességét 2 méteres léccel kell ellenőrizni. A homlokzat síktól való eltérése a ragasztás vastagságának 3-20mm között történő változtatásával, illetve különböző vastagságú hőszigetelőanyag táblák alkalmazásával is korrigálható.



Lábazat indítása, kialakítása:

A lábazati szakaszokon extrudált polisztirolhab hőszigetelést kell alkalmazni, minimum 30 cm magasságig. Az extrudált polisztirolt bitumenes vízszigetelő lemez esetén speciális ragasztóval kell elhelyezni, ami megfelelő kötést biztosít az extrudált polisztirol és a lábazaton esetlegesen elhelyezett vízszigetelés között.



Szigetelőanyag táblák ragasztása

Pont-peremragasztást alkalmazunk úgy, hogy a szigetelő tábla szélére körben (hurka), továbbá a tábla felületén, a szükséges pontokon (pogácsák) megfelelő mennyiségű ragasztóhabarcsot viszünk fel. A ragasztóval fedett felület aránya klinkerlapburkolat esetében min 40% legyen. A tervezett dübelezési helyeken szükséges a ragasztópogácsa megléte. A ragasztóanyagokat fúrógépbe rögzített keverőszárral kell keverni. A megkevert anyagot 2-5 perc pihentetés után, felhasználás előtt újra kell keverni.

A rendelkezésre álló műszaki enygedélyek alapján a szigetelés maximális vastagsága 20 cm.

A ragasztás feltétele, hogy a fogadó felület hőmérséklete valamint a levegő hőmérséklete +5 OC felett legyen.



Fektetés

A hőszigetelő lapokat - előbb alsó peremüket odaillesztve hézagmentesen rögzítjük. Az épületsarkoknál különös gondossággal ügyeljünk a kötések kialakítására. A kitüremkedett ragasztót a hőhidak kiküszöbölése érdekében el kell távolítani.

Az eps lemezeket a ragasztó megkötését követően kézzel (csiszolótalp és 60-as szemcseméretű csiszolópapír) össze kell csiszolni.



Hálóbeágyazás:

Ágyazás előtt ellenőrizni kell, hogy a lapok hézagmentesen illeszkednek és síkra csiszoltak-e. A nyitott fugákat kitöltő habbal vagy hőszigetelőanyag-csíkokkal kell lezárni. Ezzel megelőzhető a fedőbevonaton keresztüli kirajzolódás vagy repedés.

Az ágyazó habarcs felhordása a ragasztó megkötése után, legkorábban az annak felvitelét követő 24 óra elteltével kezdhető meg. Az ágyazó habarcsot 110-120 cm szélességben simítóval kell a teljes felületre, azt teljesen fedve felhordani.

Az erősítő üvegszövet hálót legalább 10 cm párhuzamos átfedéssel a még nedves ágyazó habarcsba kell besimítani.

A nyílászárók mentén a hálót a szigetelőanyagtáblák felragasztása előtt, a szigetelés mögötti teherhordó falra legalább 20 cm szélességben fel kell ragasztani. A hálót a szigetelőanyag tábla elhelyezése után annak bütüfelületére, valamint legalább 15 cm szélességben a homlokzati síkra is visszahajtva  ragasztjuk. A homlokzati síkra való visszahajtás és a homlokzati síkon futó üvegszövet háló átfedése 15 cm.

Hálózás minimum 160 g/m2 tömegű lúgálló üvegszálból font és hurkolt, megfelelő lyukméretű, speciális bevonatú termékkel lehetséges. Az üvegszövet hálót az épületéleken minimum 20 cm átfedéssel fordítjuk át.

A kész simítóréteg vastagsága 3 mm-nél kevesebb nem lehet. A simított felület síkhibája 2 m-es léc mellett semmilyen irányban nem haladhatja meg a 2 mm-t, ellenkező esetben a felületre nem lehet első osztályú lapburkolatot készíteni. Az élek egyenességének és függőlegességének tűrése annak ismeretében határozandó meg, hogy a szabályos téglakötés ezeket az eltéréseket jól láthatóvá teszi.

Klinkerlap burkolat alá alumínium vagy műanyag élképző profilok beépítése nem ajánlott, mert a klinkerétől eltérő hőtágulási jellemzőik miatt problémákat okozhatnak.



Dübelezés

A dübelezést a simítóréteg megkötése után, azaz a hálón keresztül kell végezni.

A fúrás során üreges téglákból készült teherhordó fal esetén az ütvefúrás tilos!

Alkalmazandó dübeltípus: a rendszerhez tartozó szigeteléstartó dübelek, mindenképpen acél beütőszeges vagy menetes behajtós dübelek. A dübelek hosszát úgy kell meghatározni, hogy minden esetben biztosított legyen a téglafalazatban a 35 mm-es, betonban 45 mm befogási hossz.

A szükséges dübelszám minimum 8 db/m2, az épületélek és a nyílászárók mentén sűrítésre van szükség. Az épületmagasság és a szigetelésvastagság függvényében a szükséges dübelszám változhat 8-12 db/m2 között.

A dübelezést úgy kell végezni, hogy a tányérrész nem állhat ki a hőszigetelésen lévő simítás síkjából. A dübeltányérokat simítóanyaggal át kell vonni, mert a lapburkolat műanyag elemmel nem érintkezhet.

Sarkoknál a dübelezést úgy kell végezni, hogy a furatok a fogadószerkezet sarkától, élétől mérve minimum 8 cm távolságra legyenek.

XPS lapokkal hőszigetelt lábazatoknál a dübeles rögzítést úgy kell végezni, hogy a rögzítés a felhajtott vízszigetelés felső pereme fölé essen. A vízszigetelés átfúrása lehetőség szerint kerülendő.



Dilatációk kialakítása

A hőszigetelő rendszert épületdilatációknál meg kell szakítani. A mozgási hézag képzése tervezett módon, dilatációs profil beépítésével, és UV-álló, tartósan rugalmas dilatációtömítő masszával történik.

A klinkerlap burkolati dilatációkat minden esetben az épület homlokzati geometriájának függvényében kell meghatározni.  A mozgási fugák egyenes vonalúak legyenek, a fűrészfogas fugák kerülendők. A burkolati fugák tömítőanyaga ugyanaz, mint az épületdilatációs fugáké. A nyílászárók mentén szintén rugalmas fugatömítés készítendő, itt a fugaszélesség 5-10 mm legyen.

Nagyobb összefüggő felületen szükség lehet a hőszigetelőrendszer dilatálására is. Ennek eldöntéséhez a rendszerszállítóval való konzultáció ajánlott.

A klinkertégla előtétfalazatok tervezése alapos szaktudást, kivitelezése nagy gondosságot igényel. A tervezésnél statikai, épületszerkezeti, esztétikai és épületfizikai szempontokat egyaránt figyelembe kell venni. A kivitelezés során elengedhetetlen a megfelelő segédanyagok alkalmazása, a tiszta és pontos munkavégzés. A kivitelezést lehetőleg olyan szakember végezze, aki már rendelkezik ezen a téren tapasztalattal! Ez a beépítési útmutató csak az alapvető tudnivalókat tartalmazza. Részletesebb információt, tervezési segítséget személyes találkozó keretében nyújtunk.

A klinkertégla előtétfalazatok általában az épület teherhordó szerkezetének elkészülte után épülnek. Az előtétfalazatok önmagukban nem állékonyak, ezért azokat az épület teherhordó szerkezetéhez kell rögzíteni. A teherhordó szerkezet és az előtétfalazatok viszonya alapján a következő rétegrendek léteznek:



  • Hőszigetelt, kiszellőzetett légréses eléfalazás Vasbetonszerkezetű többszintes épületek, továbbá gyenge hőszigetelőképességű téglából készülő teherhordó falazatok esetén alkalmazzák. Energia- és környezettudatos megfontolások alapján egyre többször használatos már eleve jó hőszigetelőképességű határolófalak esetében is.
  • Hőszigetelés nélküli, kiszellőztetett légréses eléfalazás A hőtechnikai előírásoknak már önmabgában megfelelő hőszigetelőképességű falazóelemekből készült teherhordó falak esetében alkalmazzák.
  • Légrés nélküli eléfalazás Nem ajánlott rétegrend. Egyrészt a teherhordó falszerkezet síkhibái nem korrigálhatók, másrészt a teherhordó szerkezetekből (vasbeton, hagyományos téglafalazat) a vándorló pára által kioldott sók kiülnek a klinkertégla falra, ezzel elcsúfítva azt.

A falazáshoz és a fugázáshoz gyári előkevert klinkerfalazó habarcs, vagy burkolótégla falazó habarcs használandó.  Helyszínen kevert falazóhabarcs beépítése kivirágzásveszély miatt nem ajánlott. A klinkertégla falazatot a mögöttes teherhordó szerkezethez korrózióálló acélból készült pálcákkal kapcsoljuk. A statikailag szükséges kiváltásokhoz és áthidalásokhoz korrózióálló acélból készülő tartók szükségesek. Az acélelemek konszignációját elkészítjük, az elemek ezek alapján cégünknél megrendelhetők

A falazás megkezdése előtt a téglasorok és a téglakötés kiosztásához elengedhetetlen a  magassági szintek felvitele. Ezután - amennyiben szükség van rájuk - felszerelik az indító acélkonzolokat, majd elhelyezik az első két-három táblasornyi hőszigetelőanyagot. A megfelelő konzisztenciájúra kevert burkolóhabarcsot elterítik az előző sor tetején, ügyelve az egyenletes vastagságra. Ezután minden tégla egyik rövid oldalát megkenik habarccsal, majd helyére illesztik, miközben a kiszoruló habarcsot a kanállal eltávolítják. Gyakorlott szakember nem szennyezi össze habarccsal a téglafelületet a munkafolyamat során. A sorok egyenességét zsinórral és a felvitt szintekkel kell biztosítani.

A téglafal fugázása többféle fugázószerszámmal (fugázóvas, profilos fugázó) is végezhető, mihelyt a habarcs kötése éppen megkezdődött. A fugázás során az általában habarccsal teli, de szabálytalan felületű fugáknak adunk végleges profilt. A fugázás az egész falazat kinézete szempontjából döntő jelentőségű, ezért ajánlott többféle mintafelületet is készíttetni a döntés előtt!



Helyes kivitelezés esetén a felületeken csak minimális mértékű szennyeződés keletkezik. A rácsöppent habarcsot érdemes még a megkötése előtt nedves, tiszta szivaccsal eltávolítani. Az esetlegesen helyenként megjelenő tompa szürkés színű cementfátylat egy külön erre a célra gyártott eltávolító szerrel lehet letakarítani.
